Produkte | Artikelnummer 1000799
Stahl | ZW 20/1100 | WAND
Stahl – Wellbleche Profil ZW 20/1100 für Wand
Das Trapezprofil aus Stahl hat eine Höhe von 20 mm, eine Nutzbreite von 1.100 mm und eine Stärke von 0,50 – 0,75 mm. Die Bleche werden in den Längen 150 – 11.000 mm für Sie produziert. Die Oberfläche ist mit 275 g/ m² verzinkt, grundiert und mit 25 μm farbbeschichtet
Das Profil ZW 20/1100 gehört zu den breiteren Platten in unserem Sortiment. Mit seiner Deckbreite von 1.100 mm kann bei umfangreichen Dachbreiten die ein oder andere Platte eingespart werden. Um eine zusätzliche Sicherheit gegen eindringendes Wasser zu gewährleisten, fertigt der Hersteller die Bleche mit einer zusätzlichen Kapillarrinne an.
Eigenschaften:
- Schnelle Montage
- Leichte Verarbeitung
- Individuelle Produktanpassung
- Flaches Trapezprofil
Einsatzbereiche:
- Garage / Carport
- Schuppen
- Stallungen
- Holzunterstand
Technische Details
| Profil | ZW 20/1100 |
| Profilhöhe | 20 mm |
| Anwendung | Wand |
| Plattenbreite | 1140 mm |
| Deckbreite | 1100 mm |
| Plattenlänge | 150 - 9.000 mm (0,50) 150 - 11.000 mm (0,75) |
| Material | Stahl |
| Materialstärke | 0,50 mm 0,75 mm |
| Verzinkung | 275 g/m² verzinkt |
| Beschichtung | 25 µm Polyester |
| Vliesbeschichtung | - |
| Gewicht | ca. 4,8 kg/m² (0,50) ca. 7,02 kg/m² (0,75) |

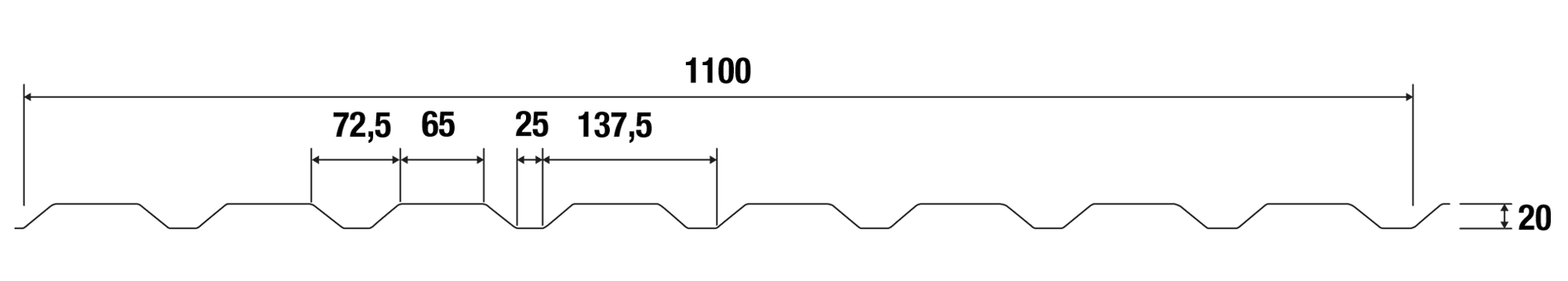

Querschnittsskizze
Montage- und Verarbeitungshinweise
Mindestdachneigung: 3°, Ideale Dachneigung ca. 7° - 10° (Ausnahme Längsüberlappungen mind. 5 - 7°)
- Für die Unterkonstruktion sollte möglichst verzugsfreies Holz (bei Dachlatten mind. 38 x 58 mm) und/oder Metall verbaut werden.
- Der Überstand an der Traufe darf max. 200 mm und am First/ Ortgang max. 70 mm betragen.
- Damit die Zinkbeschichtung beim bauseitigen Zuschnitt nicht beschädigt wird, empfiehlt sich die Verwendung von Geräten, die keine Hitze entwickeln. Geeignet hierfür sind z. B. Elektroknapper, Stich-/ Handkreissägen oder Handblechscheren.
- Bauseitige Schnittkanten oder Beschädigungen durch die Montage sollten mit Reparaturfarbe oder Ausbesserungslack nachbehandelt werden.
Verschraubung auf der Hochsicke, HOLZ:
- 4 - 6 Stück pro m² Kalotten
- 4 - 6 Stück pro m² Edelstahlschrauben ohne Bohrspitze 6,5 x 38 mm
alternativ Edelstahlschrauben mit Bohrspitze 4,8 x 35 mm
alternativ Spenglerschrauben - mm
Verschraubung auf der Hochsicke, METALL:
- 4 - 6 Stück pro m² Kalotten
- 4 - 6 Stück pro m² Edelstahlschrauben ohne Bohrspitze 6,3 x 38 mm
alternativ Edelschraube mit Bohrspitze [BL 3,5] 5,5 x 50 mm
alternativ Edelschraube mit Bohrspitze [BL 5,5]LÖSCH MICH mm
alternativ Edelstahlschraube mit Bohrspitze [BL 14.0] 5,5 x 50 mm
Pflegehinweise
- Verschmutzungen sollten, wenn möglich im frischen Zustand, mit einer milden Seifenlösung entfernt und reichlich klarem Wasser gespült werden.
* OHNE STATISCHE PRÜFUNG! Die Unterstützungsabstände richten sich nach der Dachneigung sowie den örtlichen Schnee- und Windlasten, dies kann in den Belastungstabellen nach gelesen werden.
